Преокретна и савијена{0}}осна јединица су обемашине са аксијалним клипом. Користе исте основне делове: ротирајуће буре цилиндра, клипове паралелне са осовином цеви и плочу вентила која мења притисак и усис. Оно што се разликује је где се налази угао и који део носи оптерећење.
Тај један избор утиче на максималну брзину, почетни обртни момент, опсег померања, како осовина подноси бочна оптерећења, цену и да ли се једна јединица може заменити другом.

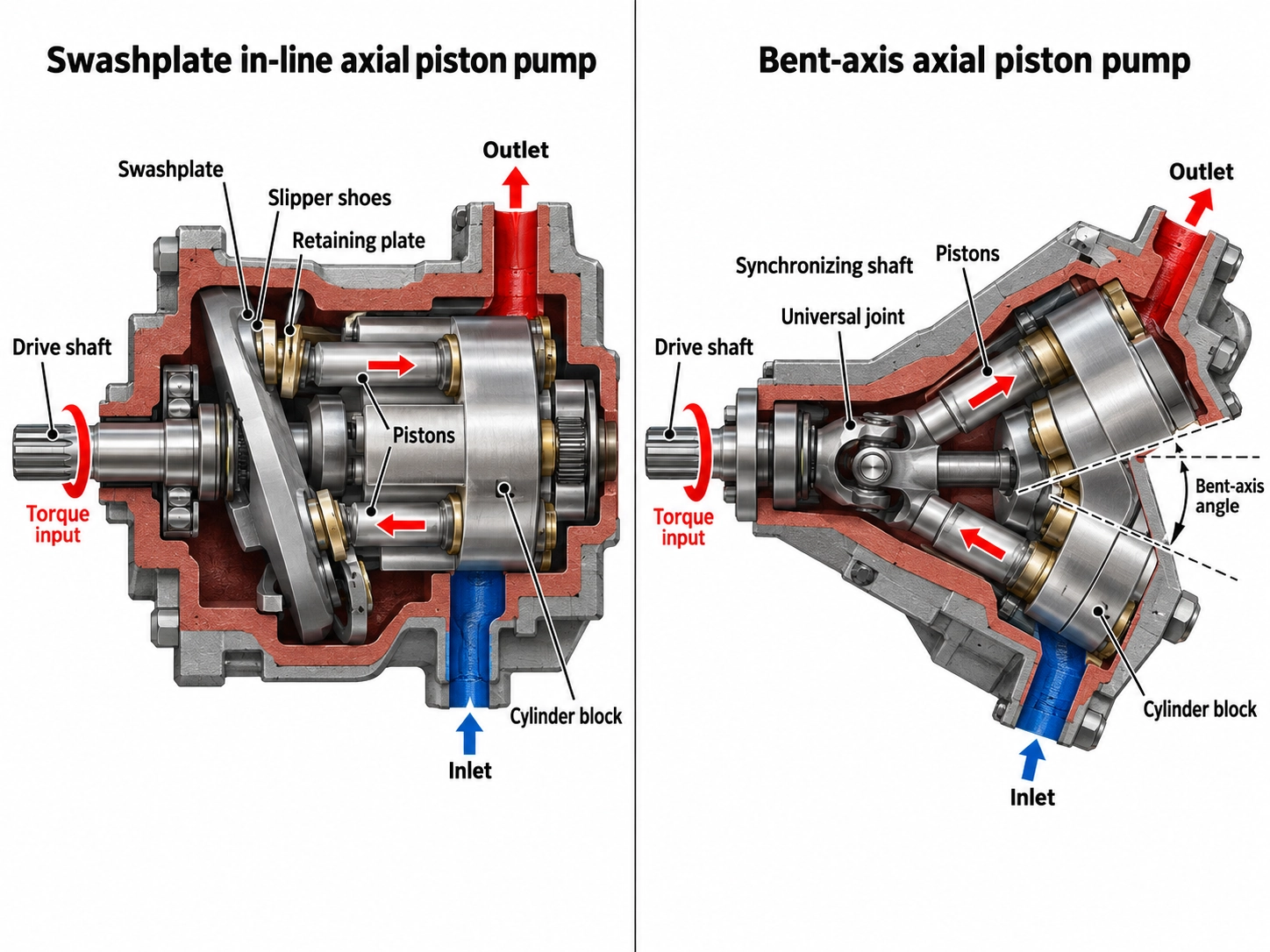

Где је угао и шта покреће шта
Дизајн преклопне плоче (у-линији).
Погонска осовина и цилиндар цилиндар деле једну осу. Клипови возе на папучама уз нагнуту плочу. Како се цев окреће, угао плоче чини да сваки ход клипа улази и излази. У мотору, клипови под притиском гурају се о нагнуту плочу, због чега се цев окреће, а цев затим окреће осовину.
Инсане Хидраулицс сумира правац силе овако: у моторима са преклопном плочомбуре покреће осовину. (Инсане Хидраулицс)
Дизајн савијене{0}}осе
Цев цилиндра је нагнута у односу на осовину. Клипови се повезују са погонском прирубницом на вратилу, тако да сила клипа иде право у осовину. Синхронизујући елемент затим држи цев да се окреће са осовином. Тај елемент може бити средишња осовина, саме клипњаче или разводни зупчаник. Евоосовина покреће цев. (Инсане Хидраулицс)
Паркер, на пример, користи разводни зупчаник за синхронизацију осовине и цеви у својој серији Ф11/Ф12. (Паркер Ханнифин, каталог МСГ30-8249/УК)
Зашто је угао важан
Ход клипа расте са углом. Угао преклопне плоче је обично ограничен на мање од 20 степени, док јединица са савијеном-осом може бити савијена до око 40 степени. (Хидраулиц Супермаркет, Брендан Цасеи) Прави производи обухватају тај асортиман:
<20°
Типично ограничење преклопа
~40 степени
Горњи опсег савијене{0}}осе
40 степени
Паркер Ф11/Ф12
32 степена
Данфосс Х1Б
- Паркерове фиксне јединице Ф11/Ф12 користе угао од 40 степени између осовине и цеви, што компанија приписује компактној, лаганој јединици. (Паркер Ханифин)
- Данфосс Х1Б мотор са променљивом савијеном{1}}осом ради до 32 степена. (Данфосс)
Дужи ход значи више померања из мање цеви и мање, мањих ротирајућих делова. Одатле долази већина предности савијене{1}}осе.
Шта приказују две каталошке јединице у истом померању
Општа поређења је лакше проценити са стварним подацима. Табела испод поставља два Босцх Рекротх мотора фиксног{1}}мотора од око 45 цц/окр један поред другог, по један сваког дизајна. Обе бројке потичу из техничких листова произвођача. Теоретски редови се израчунавају како је објашњено испод табеле.
| Параметар | А10ФМ 45 (свасхплате) | А2ФМ 45 (савијена{2}}оса) |
| Дисплацемент Вг | 44,5 цм³/рев | 45,6 цм³/рев |
| Номинални / максимални притисак | 280 / 350 бара | 400 / 450 бара |
| Максимална брзина (лист са подацима) | 4.000 о/мин | 5.600 о/мин |
| Теоретски обртни момент при називном притиску | 198 Нм | 290 Нм |
| Теоретски проток при максималној брзини | 178 Л/мин | 255 Л/мин |
| Теоретска хидрауличка снага (номинални притисак, максимална брзина) | ≈ 83 кВ | ≈ 170 кВ |
| Извор | Босцх Рекротх РЕ 91172 | Босцх Рекротх РЕ 91001 |
Како су израчунати редови разрађени
• Теоријски обртни моментТ=Вг × Δп / (20π), у Нм, са Вг у цм³ и Δп у бару
• ПротокК=Вг × н / 1000, у Л/мин
• СнагаP = Q × Δp / 600, у кВ
Ове бројке изостављају волуметријске и механичке губитке. Они такође не представљају континуални радни рејтинг, јер јединица није предвиђена да ради максималном брзином и номиналним притиском у исто време дуго.
Како читати табелу:
При скоро истом померању, јединица савијене{0}}осе је оцењена за око 40% брже (5.600 наспрам 4.000 обртаја у минути). Ово се поклапа са Кејсијевом општом тачком да мотор са савијеном-осом може да ради много брже од-линијског дизајна истог померања.
Два листа са подацима стављају породице у различите класе притиска. Са већим притиском и већом брзином, јединица са савијеном{1}}осом подноси око двоструко већу теоријску хидрауличку снагу у сличној класи померања.
Лист са подацима о преклопној плочи наводи почетни обртни момент при 0 о/мин и 280 бара од 170 Нм за величину 45. Његов теоретски обртни момент је 198 Нм, тако да испоручује око 86% при одвајању. За мању величину 23, однос је мањи: 75 од 105 Нм, око 71%. (Босцх Рекротх РЕ 91172) Технички лист А2ФМ наводи „добру стартну ефикасност“ као карактеристику, али у рецензираном издању не даје табелу обртног момента. Кејси даје предност одвајања савијене{2}}осе на око 5% у односу на линијски-мотор исте запремине.
Ово су две породице производа једног произвођача, а не закон физике. Неке пумпе са преклопним плочама, на пример, раде на вишим притисцима од А10ФМ. Користите табелу да видите врсте разлика које треба тражити, а затим проверите стварне листове података за ваше јединице.
Компромис{0}}које мењају одлуку
| Фактор | Свасхплате | Савијена{0}}оса |
| Максимални угао | Обично < 20 степени | До око 40 степени |
| Брзина при датом помаку | Ниже | Више |
| Обртни момент одвајања / ниске{0}}брзине | Ловер; пада даље на малим величинама (погледајте табелу изнад) | Око 5% више (Кејси) |
| Променљиви опсег померања | Ужи | Отприлике дупло већи однос удара (Цасеи) |
| Прелазак на нулти померај | Цоммон | Неки модели могу, не сви |
| Спољно радијално оптерећење осовине | Проверите лист са подацима; често ограничен | Тешки ваљкасти лежајеви дизајнирани за то |
| Кроз{0}}погон за тандем пумпе | Широко у понуди (нпр. А10ВСО) | Потврдите по моделу |
| Трошкови куповине | Ниже | Више, често значајно (Кејси) |
Извори: угао, однос хода, обртни момент и цена су одХидраулиц Супермаркет. Нулти померај и лежајеви су покривени у тачкама испод.
Неколико од ових редова треба више контекста:
Често се каже да само у-линијски мотори могу да се крећу до нуле, што је неким погонима потребно да би се слободно окретали или променили режими. Кејсијева формулација је пажљивија: не могу сви мотори са променљивом савијеном-осом да иду на нулу. Данфосс нуди савијен-мотор са варијабилном осовином са могућношћу нулте{5}}степености. (Данфосс Х1Б) Ако вашем драјву треба нула померања, упишите то у спецификацију и потврдите за тачан модел. Немојте то претпостављати из типа дизајна.
У јединици са савијеном{0}}осом, сила клипа иде право у осовину, тако да лежајеви вратила носе велика оптерећења. Кејси напомиње да су ови лежајеви склонији раном квару него -лежајеви линијског вратила. Мобиле Хидраулиц Типс каже да је већа вероватноћа да ћете заменити лежајеве на пумпи са савијеном{4}}осом. (Мобилни хидраулични савети)
Ти исти велики конусни ваљкасти лежајеви су разлог зашто јединице са савијеном{0}}осом добро подносе спољна бочна оптерећења. Паркер каже да његови ваљкасти лежајеви-допуштају значајна спољна аксијална и радијална оптерећења осовине. Мобилни хидраулични врхови називају савијену-ос јаким избором за пумпе које покрећу зупчаници или ременице. Рекротх додаје да подешавање правца радијалне силе може смањити оптерећење лежаја и продужити век трајања. (Босцх Рекротх РЕ 91001)
Пошто осовина мора да окреће тешку цев, синхронизујући елемент је под цикличном торзијом. Инсане Хидраулицс повезује поновљене синхронизационе{1}}преломе вратила са замором од честих, оштрих убрзања и успоравања. (Инсане Хидраулицс) Третирајте ово као образац неуспеха који се види на терену, а не квантификовану стопу неуспеха. Још увек вреди проверити радне циклусе са сталним реверзибилним кретањем.
Како се одговор мења применом
Бољи дизајн зависи од посла, а не од самог дизајна. Ево како се горе наведени-уступци одигравају у уобичајеним случајевима:
| Апликација | Полазна тачка | Зашто и шта проверити |
| Затворени{0}}покретни или погонски погони са широким опсегом брзина | Мотор са променљивом{0}}осом | Добро користи свој велики опсег померања и велику брзину. Данфосс позиционира свој Х1Б углавном за погон затвореног{2}}круга. Уобичајени распоред упарује пумпу са променљивом плочом, као што је А4ВГ-типа затвореног-пумпе, са мотором са променљивом савијеном-осом као што је А6ВМ. Тип кола је овде важан колико и дизајн пумпе; наш водич заклипне пумпе отвореног и затвореног кругапокрива то посебно. |
| Пумпе покретане ременом, зупчаником или ПТО мотора са бочним оптерећењем на вратилу | Пумпа са фиксном{0}}осом | Његови лежајеви су направљени за спољну радијалну силу. Схеунгцхакове пумпе А2ФО и А17ФО, на пример, имају фиксне савијене{3}}осе. |
| Индустријски агрегати, пресе и алатне машине | Пумпа са променљивом преклопном плочом | Контроле притиска, протока и снаге се лако уклапају, а кроз{0}}погон омогућава тандем пумпе. А10ВСО, на пример, долази са контролама укључујући ДР, ДФР и ДФЛР, са кроз- погоном као опцијом. Померање се мења једноставним нагињањем преклопне плоче, тако да је контрола једноставна, а цена остаје нижа. |
| Кола под притиском,{0}умерена{1}}брзина, умерена{2}}кола под притиском | Свасхплате унит | Обично довољне перформансе по нижој цени, што одговара Кејсијевој цени. |
| Мотори који се покрећу под оптерећењем или пузе при малој брзини | Упоредите листове са подацима | Упоредите обртни момент одвајања, а не само померај. Као што показују подаци А10ФМ, мање величине преклопне плоче могу изгубити приметан удео теоретског обртног момента при 0 обртаја у минути. |
Замена: задржати оригинални дизајн
Када пумпа или мотор покваре, практично питање је да ли замена одговара оригиналу, а не који је дизајн уопште бољи. Пребацивање са савијене-осе на преклопну плочу, или обрнуто, није као-за-слично замена:
Нагнута цев даје јединици са савијеном{0}}осом другачији облик и дужину кућишта. Монтажне прирубнице, положаји прикључака и локације за одвод можда неће бити у линији.
Јединица са преклопном плочом постављена тамо где јединица са савијеном-осом управља бочним оптерећењем каиша или зупчаника можда није оцењена за те силе.
У горњој табели, јединица са савијеном{0}}осом је оцењена и за већу брзину и за вишу класу притиска. Замена преклопне плоче истог померања може бити преоптерећена.
Променљиве јединице два дизајна користе различите механизме управљања и опсеге померања. Одговор машине ће се променити чак и ако се величине портова подударају.
Шифра модела вам обично говори о дизајну. Међу породицама које Схеунгцхак снабдева:
Савијена{0}}оса
А2ФМ и А6ВМ мотори; А2ФО и А17ФО пумпе
Свасхплате
А10ВСО, А4ВСО, А11ВО, А4ВГ и К3В112 пумпе
Како декодирати те кодове, погледајтекако прочитати код модела А2ФМ.
Пре него што наручите заменску пумпу или мотор, потврдите:
| 1 | Пуншифра типа и број деласа натписне плочице. Ово укључује породицу дизајна, величину, серију и контролу. |
| 2 | Смер ротације, и да ли је коло отворено или затворено. |
| 3 | Тип осовине, прирубница, положаји портова, и локацију одвода кућишта. |
| 4 | Радни притисак, вршни притисак и брзина вожњепри вашем стварном радном циклусу, не само максималном броју на натписној плочици. |
| 5 | Било којиспољно оптерећење осовинеод неусклађености каиша, зупчаника или спојнице. |
| 6 | За варијабилне моторе, било да је потребно погонунула или близу-нулте померања. |
| 7 | Врста течности, радна температура, и ниво филтрације. |
Ако одмеравате ОЕМ део у односу на продавну јединицу за исти модел,оригинална хидраулична пумпа у односу на резервнуобјашњава које доказе теста треба тражити.
Бирајући између то двоје
Изаберите савијену{0}}ос када…
Потребна вам је велика брзина, велика густина снаге, широк варијабилни опсег, јак момент кидања или толеранција за бочна оптерећења осовине, а виша цена и одржавање лежајева су прихватљиви.
Одаберите преклопну плочу када…
Потребна вам је флексибилна контрола притиска и протока, преко-погонских тандем пумпи, или могућности мотора нулте{1}}радне запремине, или нижи трошкови куповине важнији су од максималне брзине.
За замену, придржавајте се дизајна који је већ инсталиран осим ако инжењер није прегледао монтажу, оптерећења и контроле.
Схеунгцхак Хидраулиц испоручује клипне моторе са{0}}осом у породицама А2ФМ (5 до 1000 цц/окр), А6ВМ и АА6ВМ. Ако мењате мотор са савијеном{7}}осом, пошаљите шифру типа натписне плочице и фотографије вратила, прирубнице и портова преко нашегстраница производа хидрауличног мотора. Наш тим може да потврди одговарајућу конфигурацију пре него што наручите.
