„К3В112“ на натписној плочици не указује на једну листу делова. Кавасаки прави пумпу као једну, тандемску или паралелну јединицу, у ротацији у смеру казаљке на сату и супротно-окретању казаљке на сату, са или без ПТО. Продавци делова наводе неколико типова погонских-шипова вратила, нагибних{6}}дужина клинова и пилот{7}}пумпа под истим именом. У тим варијантама поруџбина делова пумпе К3В112 погреши, чак и када је назив дела тачан.
Овај водич је намењен сервисима, купцима делова и водитељима одржавања који већ знају да имају К3В112 и морају да одлуче шта да купе. Покрива који делови припадају ком склопу, који се мењају са верзијом пумпе, како упоредити комплет заптивки, ротирајућу групу, појединачне делове и заменску пумпу и шта је потребно пумпи када се поново споји. Не покрива кораке растављања или подешавање регулатора. Кавасаки каталог каже да пумпу не треба растављати без његовог одобрења и, тамо где је то неизбежно, само овлашћено лице, тако да тај посао припада сервисном приручнику издатом за ваш тачан модел.
Откривање: Схеунгцхак испоручује нове заменске пумпе које нису-ОЕМ и није повезан са Кавасаки Хеави Индустриес. „К3В112“ се овде користи само за идентификацију пумпе.

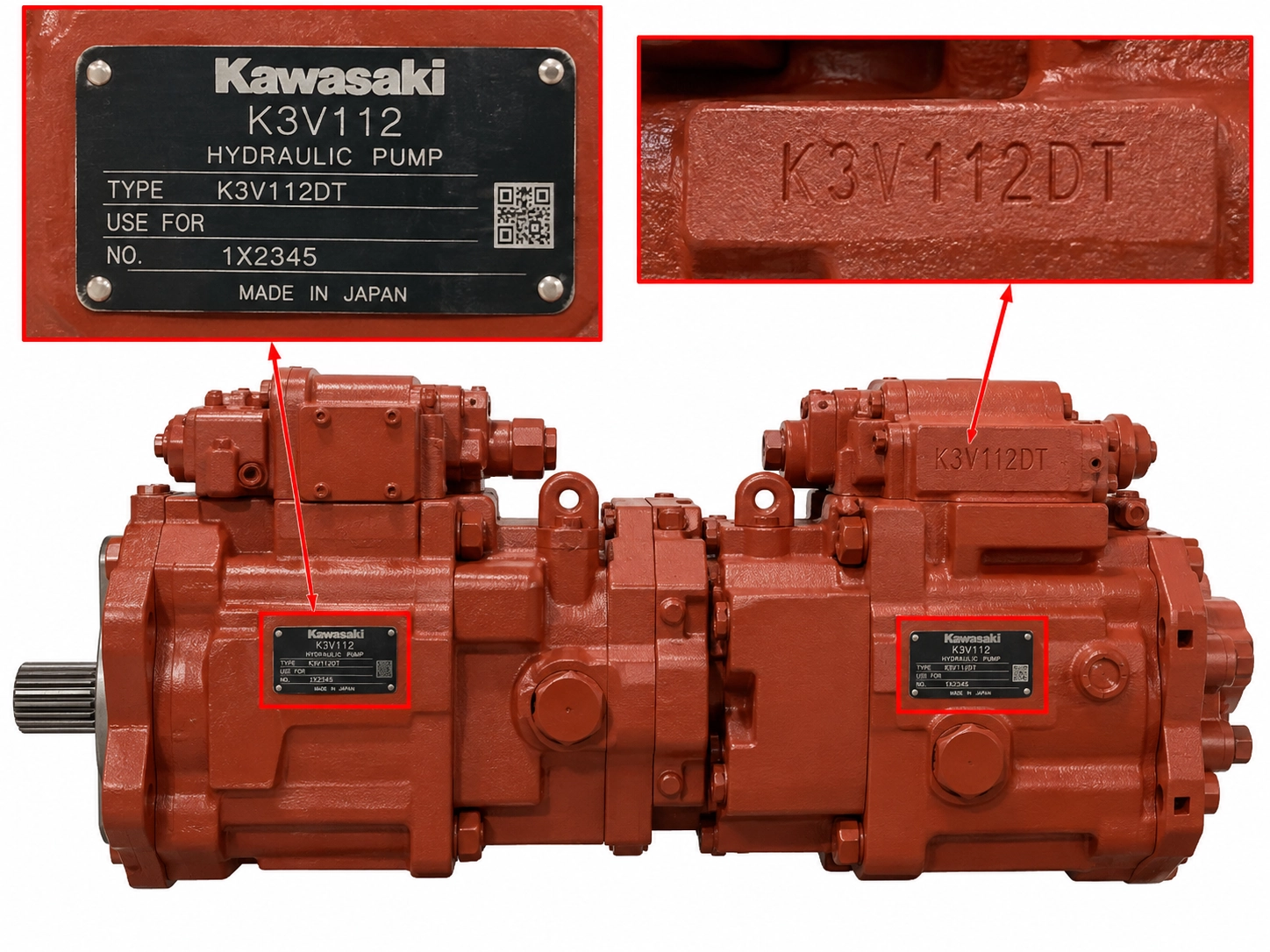

Коју пумпу К3В112 имате?
Знакови иза „К3В112“ одлучују која листа делова се примењује, па снимите цео код модела пре него што погледате било који део. Кавасаки каталог К3В/К5В наводи позиције кодова овим редоследом (Кавасаки Хеави Индустриес, каталог КПМ1410, октобар 2014).
| Положај кода | Опције у Кавасаки каталогу | Зашто је то важно приликом наручивања |
|---|---|---|
| Конфигурација пумпе | С=једнострука, ДТ=тандем дупла пумпа, ДП=паралелна дупла пумпа | Подешава колико ротационих група пумпа има и да ли су делови наведени као предњи и задњи |
| Помоћна опција | Без стандардног слова =, П=са ПТО, Х=са центрифугалном пумпом | Додаје делове ван главне пумпе, тако да листа К3В112ДТП није иста као листа К3В112ДТ |
| Код дизајна пумпе | Број | Идентификује ревизију дизајна; цитирајте га у целости |
| Ротација | Р=у смеру казаљке на сату, Л=у супротном смеру-, гледано са краја осовине | Одлучује који делови се уклапају |
| Код регулатора и код дизајна регулатора | Кратак код као што је 2Н или 9Н, праћен бројем | Идентификује регулатор; цитирајте оба без скраћивања |
Не нуди се свака опција у свакој величини. За величину 112, каталошки дијаграм опсега показује К3В112С, К3В112ДТ, К3В112ДТП и К3В112ДП. Његов резиме регулатора повезује кодове регулатора са типовима контроле као што су укупна коњска снага, негативан проток, позитиван проток и контрола{11}}осетљива оптерећења. Добављачу је потребан код како је одштампан, а не како га читате.
За оријентацију, Кавасаки наводи серију са номиналним 34,3 МПа и вршним притиском од 39,2 МПа, и величину 112 са максималном брзином самоусисавања од 2360 мин⁻¹ (Кавасаки Хеави Индустриес). Каталог наводи услове за ту брзину: максимални помак и усисни притисак од -0,01 МПа или више. Ово су вредности пумпе, а не прихватљиве вредности за делове.
Ако натписна плочица недостаје или је нечитљива, наш водич заидентификујући хидрауличну пумпу са њене натписне плочицепокрива резервне методе.
Делови пумпе К3В112 по монтажној групи
Наручивање је лакше, а цитати лакше упоређивати, када су делови груписани по склоповима уместо да се наводе један по један. Груписање испод је наше, направљено од назива делова у објављеним табелама делова продаваца. То је оријентацијска карта, а не попис материјала. Бројеви ставки и количине по{3}}пумпи морају да потичу са листе делова за тачан код модела.
| Скупштинска група | Главни делови | Шта треба знати пре наручивања |
|---|---|---|
| Ротари гроуп | Блок цилиндра, склопови клипа и папуче, постављена плоча (која се назива и причврсна плоча), сферна чаура (водичица кугле), цилиндричне опруге | Двострука пумпа има две; забележи са које позиције долази сваки део |
| Плоча вентила и блок вентила | Плоча вентила, блок вентила, неповратни вентили | Продавци наводе блок цилиндра и плочу вентила заједно као склоп, у десно{0}}и левим- верзијама |
| Група преклопних плоча | Плоча за нагиб, нагибна чаура, плоча за папуче, носач за преклопну плочу, клин за нагиб, серво клип | Склоп клина за нагиб је наведен у више од једне дужине |
| Осовине и лежајеви | Предње и задње погонске осовине, клизна спојница, ваљкасти и игличасти лежајеви, одстојници лежајева | Број зупаца се разликује |
| Регулатор | Комплетан склоп регулатора | Идентификује код регулатора; тандем пумпа носи једну по пумпи |
| Помоћна пумпа и ПТО | Пилот зупчаста пумпа, ПТО делови | Наведен у неколико типова |
| Сеалс | О-прстенови и заптивке вратила | Потврдите коју конфигурацију пумпе покрива комплет |
Варијанте које изазивају погрешне наруџбине
Четири типа делова се продају у више од једне верзије и сваки треба проверити у односу на стари део пре него што наручите. Верзије у наставку су оно што објављују два продавца резервних делова, проверене 9. октобра 2026. (Миссион Хидраулицс; Хидра Партс УСА). Оба су комерцијални извори са деловима за продају, а ниједна листа није исцрпна. Они су такође повезани: Мисија именује Хидра Партс УСА као свог малопродајног дистрибутера на мрежи, тако да једна листа не потврђује независно другу. Они показују да верзије постоје. Не показују која од њих одговара вашој пумпи.
| Парт | Шта показују огласи продавца | Шта снимати |
|---|---|---|
| Склоп блока цилиндра и вентилске плоче | Два артикла: 013 са ознаком Р (ЦВ/РХ) и 014 са ознаком Л (ЦЦВ/ЛХ), количина по један у табели мисије | Положај из којег је изашао стари склоп, све ознаке на старој плочи вентила и пун код модела |
| Предња погонска осовина | 12, 14 или 17 зупаца | Број зубаца, са квадратом фотографије-на крају осовине |
| Задња погонска осовина | 12 или 13 сплине зуба; једна референтна колона у табели мисије уместо тога приказује 14, па третирајте листу као непотпуну | Број зуба, са фотографијом |
| Склоп клина за нагиб | 114,7 мм или 121 мм | Фотографија старе игле наспрам правила или чељусти са видљивим оба краја |
| Пилот зупчаста пумпа | "Много различитих типова" | Фотографије пумпе и њене монтажне површине |
У првом реду рука припада плочици вентила. Страница производа Мисије за склоп наводи један блок цилиндра и једну-десну (у смеру казаљке на сату) вентилску плочу (Миссион Хидраулицс). Ниједан продавац не каже који склоп иде у предњу или задњу пумпу, или како се Р и Л пресликавају на дату ротацију пумпе. Немојте то закључити на основу етикета. Потврдите то бројем дела према листи делова за код вашег модела.
На осовинама, Кавасаки-јева каталошка табела димензија даје ЈИС Б 1603 клин са 14 зубаца за крај вратила К3В112. Остала бројања у листама продаваца су разлог да пребројите зубе на вратилу које имате.
На иглици за нагиб, листа даје две дужине без навођења између којих две тачке се мери дужина. Питајте добављача на коју се димензију односи цифра пре него што је ускладите са својим мерењем.
Савет за клупу:Означите предње и задње стране на регулаторима, плочама вентила и деловима ротационе групе пре него што напусте клупу. Затим проверите у приручнику за свој модел који од њих су-специфични за положај.
Шта читати са натписне плочице и старог дела
Ово је идентификациони записник. Сакупите га пре него што било кога питате за понуду:
- Пун код модела и серијски број са натписне плочице, укључујући оба кода дизајна.
- Ротација, Р или Л, гледано са краја осовине.
- За дуплу пумпу, било да је сваки део за предњу или задњу пумпу.
- Број зубаца на предњој и задњој осовини.
- Дужина нагибне игле, са горе описаном фотографијом.
- Код регулатора и да ли је регулатор предњи или задњи.
- Било да је уграђена пилот зупчаста пумпа или ПТО, са фотографијом.
- Марка машине, модел и серијски број и број дела пумпе произвођача машине ако га имате.
Ставке 4 и 5 захтевају отварање пумпе. Ако је још увек на машини, пошаљите остатак и реците то.
Ако мењате комплетну пумпу уместо да је поправљате,контролна листа за замену пумпи са девет-спецификацијапокрива интерфејс провере ова листа изоставља.
Прво проверите: замените, прерадите или оставите
Кавасаки-јев јавни каталог даје оперативна ограничења, али нема ограничења хабања и нема правила за замену{0}}или-прераду. Они се налазе у сервисном приручнику за одређени модел, тако да је свака одлука у наставку уоквирена као шта треба тражити и шта се мења у редоследу.
Лежајеви
Фуснота уз називни притисак у каталогу издваја животни век лежаја као изузетак када описује трајност (Кавасаки Хеави Индустриес, каталог КПМ1410). Одлуку о лежају донети пре понуде, а не после. Погледајте да ли упутство за ваш модел дозвољава да се лежај који је извучен са вратила врати. Ако није, додајте ваљкасти и игличасти лежај наруџбини.
Ротари гроуп
Погледајте да ли приручник третира оштећење блока цилиндра, клипова или ципела као разлог за замену групе као комплета. Чланак Флуид Повер Ворлд из 2016. о хидрауличким компонентама уопште каже да преклапање може бити погодно за унутрашње хабање где су површине још увек унутар прихватљивих толеранција, и да се у супротном цеви, клипови и други унутрашњи делови поново производе или замењују (Флуид Повер Ворлд). То је општа изјава, а не додатак К3В112. Примењено овде:
- Видљива оштећењана блоку, клиповима или ципелама, као што су огреботине, удубљења, пукотине или трагови заглављивања: очекујте замену и затражите и један-део и комплетну-групу понуду.
- Лагана одећа:Прерада је могућа само ако је свака димензија унутар граница произвођача, и само продавница која има та ограничења за ваш модел може да се јави.
Овај водич не репродукује границе хабања.
Регулатор и пилот зупчаста пумпа
Погледајте да ли их упутство третира као сервисне или као комплетне замењене ставке и решите то пре него што купите комплет заптивки регулатора. Оставите завртње за подешавање и сигурносне матице како су пронађени осим ако упутство за ваш модел не каже другачије.
Оно што нађете унутра такође указује на узрок, а узрок се мора поправити или нови делови покваре на исти начин. Обрасци у наставку потичу из чланка Повер & Мотион из 2021. о пумпама са варијабилним клипом уопште, који је написао менаџер у компанији која продаје услуге поправке (Повер & Мотион). Читајте их као трагове, а не као дијагнозу.
| Могући узрок | Оштети чланак који је повезан са њим |
|---|---|
| Контаминирано уље | Плоча вентила са урезима, огреботине на цевима клипа и предњим странама клипа, клипови заглављени у отворима цилиндара |
| Пролазни скокови притиска | Поломљени клипови на врату, сломљена осовина, пукотине у блоку између прикључака |
| Блокиран или ограничен улаз | Оштећење од кавитације на плочи вентила |
| Претерани притисак кућишта | Издубљена или урезана плоча за преклапање, оштећене ципеле и држач за ципеле, померена заптивка вратила |
Комплет заптивки, комплет ротационе групе, појединачни делови или заменска пумпа
Купујте до нивоа штете коју сте пронашли, а не до нивоа симптома. Табела је наше читање извора у претходном одељку, а не правило произвођача.
| Опција | Одговара када | Шта покреће трошак | Главни ризик | Шта цитат мора да прецизира |
|---|---|---|---|---|
| Само комплет заптивача | Цурење је спољашње, а унутрашњи делови су прегледани и здрави | Ниска цена делова; и даље важе рад на скидање и поновно састављање | Не обнавља притисак или проток изгубљен због унутрашњег хабања | Коју конфигурацију пумпе покрива и да ли су укључени регулатор, зупчаста пумпа и ПТО заптивке |
| Појединачни делови | Један део који се може идентификовати је оштећен, као што је осовина или клин за нагиб, а делови који се спајају су здрави | Део плус рад | Грешка у верзији или нови део који ради против истрошеног партнера | Број дела, верзија (број зуба, дужина, казаљка) и количина |
| Комплет ротационе групе | Оштећени су блок цилиндра, клипови или ципеле | Већина делова рачуна, обично са додатим лежајевима и заптивкама | Поновите квар ако је узрок још увек у систему; погрешна рука наређена | Сваки део у комплету, руци, и да ли покрива једну ротирајућу групу или обе |
| Замена пумпе | Кућиште је оштећено, обе ротационе групе су оштећене, или се цена поправке приближава цени замене | Цена пумпе, транспорт и време испоруке | Пун код модела и интерфејс машине морају да се подударају | Комплетна конфигурација понуђене јединице, са цртежом |
Назив комплета вам не говори шта се налази у комплету. У табели делова једног продавца, ред под називом „Комплетан комплет ротационе групе“ носи број дела комплета заптивки-и описан је као заптивке и О-прстенови за тандем пумпу, регулаторе, пилот зупчасту пумпу и ПТО. На страници производа истог продавца под тим именом наведени су блок цилиндра, плоча вентила, сет клипова, причврсна плоча, вођица кугле и опруге (Табела за хидраулику мисије; страница производа, оба проверена 9. октобра 2026.). Затражите од сваког добављача листу-по-редовима са бројевима делова, количинама и оним што је искључено.
За последњи ред табеле, исти чланак Флуид Повер Ворлд наводи опште правило: поправка има смисла ако не кошта више од 60 до 70 процената нове компоненте. Додаје изузетак. Ако нова јединица није лако доступна и критична машина је у квару, поправка и даље може бити практична по већој цени. Правило покрива хидрауличне компоненте уопште и није праг. Да бисте га применили, поделите пуну цену поправке са испорученом ценом заменске пумпе. Урачунајте делове, лежајеве, заптивке, рад и тестирање у цену поправке и затражите обе понуде у исто време.
Пример рада (претпостављене бројке, било која валута):ако поправка износи укупно 6.000, а замена пумпа је наведена на 10.000 испоручених, однос је 6.000 ÷ 10,000 =0.60, на доњој ивици тог опсега. Ако трака{1}}додаје другу ротирајућу групу и поправка достигне 8.000, однос је0.80, изнад њега.
Ови бројеви су измишљени да покажу аритметику. То нису цене. Однос је један улаз. Поставите поред времена испоруке за сваку опцију, цене машине која стоји у мировању и гаранције коју сваки добављач даје у писаној форми.
Ако поређење указује на замену,К3В112 комплетна страница пумпенаводи распореде које градимо. То је полазна тачка, а не одговарајућа потврда. То долази из вашег пуног кода модела и провере цртежа.
Пре него што наручите: потврдите да је проблем у пумпи
Нови унутрашњи делови неће поправити квар који се налази у одводној линији, усисној линији или филтрацији. Три провере вреди извршити пре него што наруџбина изађе.
Ток одвода случаја
Кавасаки каталог не даје ограничење протока у случају одвода. Као општи водич, горе цитиран чланак о Повер & Мотион каже да проток одвода већи од 10 процената укупног капацитета протока пумпе указује на прекомерно хабање. Такође каже да метода није важећа за пумпе са унутрашњом провером између кућишта и усисног система. Третирајте читање близу тог нивоа као разлог за инспекцију, а не као разлог за наручивање. Упоредите очитавања само при истом притиску, брзини и температури уља.
Притисак случаја
Кавасакијев каталог каже да притисак у кућишту не би требало да прелази 0,1 МПа нормално и 0,4 МПа на свом врхунцу, као и да одводно црево и одводни филтер треба да буду величине да одговарају. Пратећи дијаграм приказује врх као прелазни процес од 0,1 секунде. Ограничена одводна линија која држи кућиште изнад тих вредности је системска грешка, и то је стање повезано са оштећењем папуче и плоче за преклапање у горњој табели.
Усисавање и филтрација
Проверите сито за усисавање и повратни филтер, укључујући и начин на који је филтер састављен. У теми из 2015. на Хеави Екуипмент Форумс, покретач навоја, који описује Кобелцо СК130-8 са поновљеним кваровима главне пумпе, известио је да је пронашао премосни вентил филтера који је инсталиран обрнуто, који је пропуштао нефилтрирану уље (Форуми о тешкој опреми). То је непроверен налог једног корисника форума и модел пумпе није наведен. Укључен је јер показује врсту грешке коју наруџбина делова не може да реши.
Оригинални, резервни и обновљени делови: шта тражити
Ознака дела вам говори мање од папирологије коју је добављач спреман да пошаље са њом. Три питања се често постављају заједно и треба их постављати одвојено:
Порекло
Ко је произвео део и да ли се продаје као оригинални Кавасаки, прерађен или компатибилан?
Следљивост
Који документи повезују овај део са тим произвођачем: паковање, број дела, серија или записник о инспекцији?
Ауторизација
Ако продавац себе описује као овлашћени Кавасаки канал, шта то показује?
Треће је питање о продавцу, а не о делу. Део купљен ван овлашћеног канала стога није-оригинал, а писмо овлашћења не потврђује да је верзија права за вашу пумпу.
Без обзира на порекло, питајте и писмено:
- Да ли се блок цилиндра и плоча вентила испоручују заједно и за коју руку.
- Који запис о инспекцији долази са клизним површинама и да ли је састављена ротациона група или пумпа тестирана пре испоруке.
- Шта гаранција покрива, колико дуго и шта се дешава ако се покаже да је верзија погрешна.
Ова питања покривају само делове. За процену добављача у целини, погледајте наше поређењеоригиналне и резервне хидрауличне пумпе.
После реконструкције: услови потребни новим деловима
Реконструисана пумпа мора да ради у оквиру Кавасаки објављених услова за уље и инсталацију. Вредности у наставку су из каталога КПМ1410, од октобра 2014. године, што је било издање повезано са Кавасаки-јеве К3В/К5В странице производа 9. октобра 2026. (Кавасаки Хеави Индустриес). Каталог описује своје техничке податке као типичне вредности, а не као загарантоване.
| Стање | Оно што каталог наводи |
|---|---|
| Флуид | Хидраулична течност против хабања; консултујте Кавасаки за друге течности |
| Опсег вискозитета | 10 до 1000 мм²/с |
| Распон температуре уља | −20 до +95 степени |
| Чистоћа | Најмање НАС 1638 класе 9 (ИСО 4406 -/18/15), са континуираним филтрирањем |
| Филтрација | Номинални филтер од 10 μм у повратном воду; Сито од 80 до 150 месх у усисном воду |
| Притисак случаја | Не више од 0,1 МПа нормално и 0,4 МПа на свом врхунцу |
| Монтажа и одвод | Схафт хоризонтал; одвод узет из горњег одводног отвора, запетљаног изнад врха кућишта пумпе, у цеви која није мања од отвора |
| Пре почетка | Напуните кућиште пумпе системском течношћу кроз прикључак за одвод кућишта; случај мора остати пун |
| Повезивање погона | Флексибилна спојница; паралелна грешка унутар ±0,03 мм; нема радијалног или потисног оптерећења на крају осовине |
Цифре вискозитета и температуре су спољни опсези које каталог наводи, а не препоручена радна тачка.
Попуњавање кућишта је корак за заштиту.Јапански текст истог двојезичног каталога додаје да, без уља у кућишту, унутрашњи делови могу да загризу због недостатка подмазивања.
Каталог даје услове уградње, а не редослед пуштања у рад. За прво покретање, испирање и прихватање након реконструкције, пратите процедуру у упутству за пумпу за ваш модел и упутства произвођача машине.
Наручите контролну листу и следећи корак
Добављач може само да потврди делове пумпе К3В112 у односу на оно што пошаљете, тако да пошаљите све у једној поруци:
- Идентификациони запис са горње листе, са фотографијом натписне плочице
- Количина сваког дела или комплета, датум до којег вам треба и одредиште испоруке
- Тражени делови, груписани по монтажи, и опција коју желите да цитирате: комплет заптивки, појединачни делови, ротациона група или комплетна пумпа
- Захтев за ред{0}}по-листу комплета са бројевима делова, количинама и изузецима
- Доказ који желите са деловима: порекло, документи о следљивости, записник о инспекцији, услови гаранције
- Скините{0}}налазе и фотографије плоче вентила, предње стране блока цилиндара и ципеле, ако је пумпа већ отворена
- До сада обављене системске провере: проток дренаже, притисак у кућишту, сито и филтер
- Захтев за комплетну{0}}цену пумпе уз понуду делова, тако да можете да одредите однос поправке
Не морате да отварате пумпу да бисте послали први упит. Шифра модела, ротација, шифра регулатора, количина и одредиште су довољни за почетак.
Ова листа функционише са било којим добављачем делова. Схеунгцхак-ов објављени асортиман К3В112 је комплетна пумпа у С, ДТ, ДП и ДТП распореду. Ако ваше поређење указује на замену, пошаљите фотографију са натписне плочице и идентификациони запис преко нашегобразац за упит. Затражите проверу модела, проверу цртежа и понуду која наводи пуну конфигурацију понуђене пумпе.
